Có bản vẽ CAD thì làm bản đồ nội khu như thế nào?

Nếu bạn đang quản lý một tòa nhà, một khu văn phòng hay trung tâm thương mại, chắc hẳn bạn đã quen thuộc với những tập hồ sơ kỹ thuật dày cộp hoặc các file thiết kế chi tiết trên máy tính. Câu hỏi đặt ra là: Làm thế nào để biến những đường nét khô khan đó thành một bản đồ số sống động, giúp khách hàng có thể tìm đường ngay trên điện thoại?

Câu trả lời là có, nhưng không đơn giản là “mở file lên là dùng được ngay”. Để trở thành một bản đồ nội khu thực sự, bản vẽ CAD cần được xử lý, tối ưu và tích hợp thêm nhiều lớp thông tin khác.

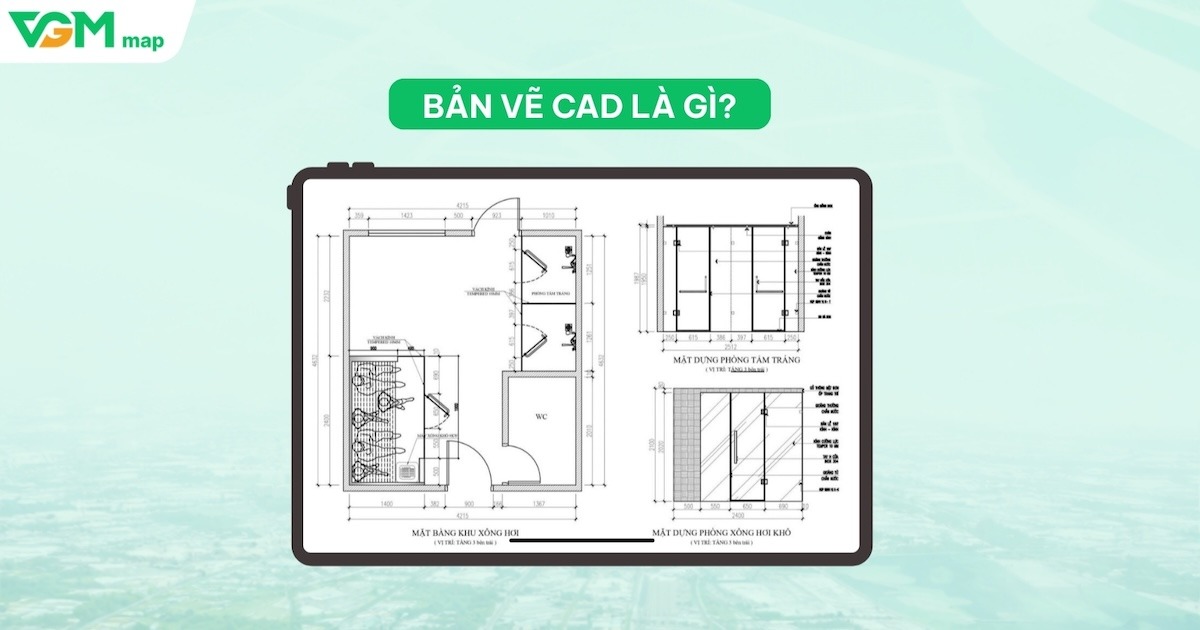

Bản vẽ CAD là gì?

Bản vẽ CAD (Computer-Aided Design) là bản vẽ kỹ thuật được tạo bằng phần mềm, dùng để thiết kế và mô phỏng các công trình như tòa nhà, nhà máy, hạ tầng…

Các file CAD thường được lưu dưới định dạng như .dwg hoặc .dxf và chứa thông tin chi tiết về:

• Kích thước, tỷ lệ công trình
• Kết cấu, tường, cửa, hành lang
• Bố trí không gian theo từng tầng

CAD đóng vai trò là “bản thiết kế gốc”, phục vụ cho thi công, vận hành và bảo trì công trình.

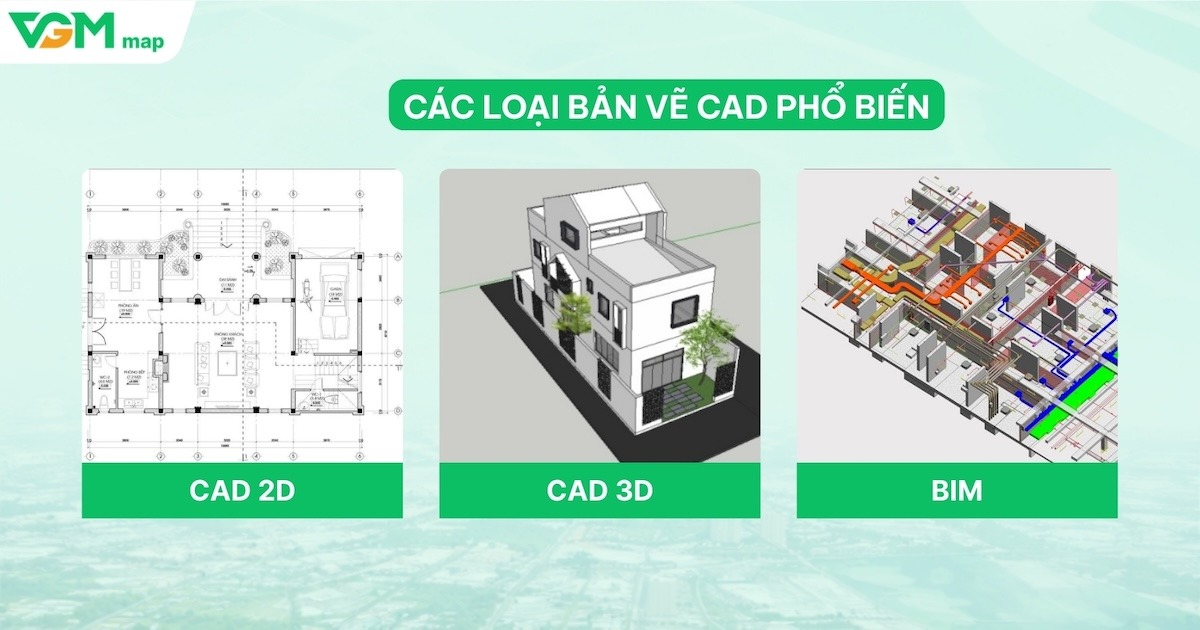

Các loại bản vẽ CAD phổ biến

Tùy vào mục đích sử dụng, bản vẽ CAD có thể được xây dựng dưới nhiều dạng khác nhau.

CAD 2D

Đây là dạng phổ biến nhất, thể hiện mặt bằng công trình dưới dạng hình phẳng. Bản vẽ này cung cấp cái nhìn từ trên xuống (Floor Plan) của từng mặt bằng tầng. Nó hiển thị rõ ràng vị trí các phòng, hành lang và lối đi. Đây là cơ sở dữ liệu quan trọng nhất để tạo ra các bản đồ chỉ đường cơ bản.

Đặc điểm:

• Hiển thị layout theo từng tầng
• Dễ đọc, dễ chỉnh sửa
• Dung lượng nhẹ, phổ biến trong thực tế

CAD 2D thường là dữ liệu đầu vào chính khi xây dựng bản đồ nội khu.

CAD 3D

Bản vẽ CAD 3D mô phỏng công trình dưới dạng không gian ba chiều để giúp nhà quản lý hình dung trực quan hơn.

Đặc điểm:

• Thể hiện chiều cao, hình khối một cách trực quan, chân thực nhất
• Phù hợp cho trình bày, mô phỏng
• Phức tạp hơn CAD 2D

Trong một số trường hợp, CAD 3D có thể được sử dụng để phát triển bản đồ nội khu 3D.

BIM (mô hình thông tin công trình)

Building Information Modeling là mô hình chứa không chỉ hình học mà còn cả dữ liệu vận hành của công trình. Khác với CAD truyền thống, BIM có thể bao gồm:

• Thông tin thiết bị
• Trạng thái vận hành
• Dữ liệu bảo trì

BIM rất phù hợp cho các hệ thống quản lý tài sản và bản đồ nội khu nâng cao.

Xem thêm: BIM là gì trong quản lý tòa nhà? Cách hoạt động và ứng dụng

Có bản vẽ CAD thì làm được bản đồ nội khu không?

Câu trả lời là có, và đây chính là bước khởi đầu quan trọng nhất. Tuy nhiên, anh chị quản lý cũng cần hiểu rằng:

• CAD không phải là bản đồ nội khu
• CAD chỉ là dữ liệu đầu vào

Để chuyển từ CAD sang bản đồ nội khu, cần trải qua các bước như:

• Làm sạch dữ liệu: Loại bỏ các layer không cần thiết
• Chuẩn hóa layout: Tối ưu lại cấu trúc không gian
• Phân loại khu vực: Gắn tên phòng, khu chức năng
• Thiết kế lại giao diện: Biến bản vẽ kỹ thuật thành bản đồ dễ hiểu
• Tích hợp tính năng: Tìm kiếm, dẫn đường, tương tác

Tuy nhiên, nhiệm vụ kia thường sẽ do đơn vị tạo lập bản đồ nội khu đảm nhiệm. Ví dụ với VGM Map, chúng tôi thường sẽ tiếp nhận file CAD từ đối tác, sau đó xử lý và chuyển đổi thành bản đồ nội khu hoàn chỉnh, có thể sử dụng trên web, app hoặc Kiosk.

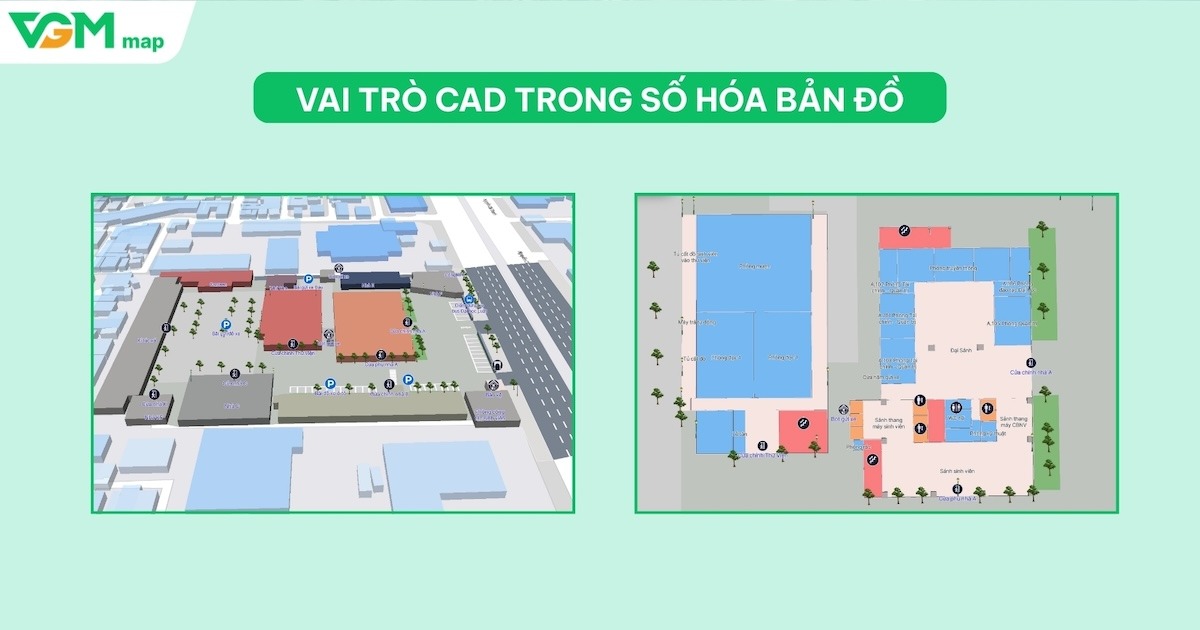

Vai trò CAD trong số hóa bản đồ

Trong quá trình xây dựng bản đồ nội khu, CAD giữ vai trò như một nền tảng cốt lõi, đảm bảo độ chính xác và hiệu quả trong toàn bộ quy trình:

1. Nguồn dữ liệu chính xác

Bản vẽ CAD thể hiện chi tiết và sát với thiết kế thực tế của công trình. Nhờ đó, dữ liệu bản đồ được xây dựng có độ tin cậy cao, hạn chế sai lệch so với hiện trạng.

2. Tiết kiệm thời gian triển khai

Nếu không có CAD, xây dựng bản đồ nội khu thường phải bắt đầu từ việc khảo sát thực địa và đo đạc lại toàn bộ không gian. Quy trình này vừa tốn thời gian, vừa dễ phát sinh sai sót.

Việc tận dụng dữ liệu CAD giúp:

• Bỏ qua bước đo đạc lại từ đầu
• Rút ngắn đáng kể thời gian triển khai dự án
• Giảm chi phí nhân lực và thiết bị khảo sát

Ngoài ra, dữ liệu CAD thường đã có sẵn từ giai đoạn thiết kế, nên việc tái sử dụng giúp tối đa hóa giá trị của dữ liệu hiện có.

3. Dễ dàng cập nhật

Khi có thay đổi về mặt bằng hoặc kết cấu công trình, chỉ cần chỉnh sửa trên file CAD, sau đó đồng bộ lại với hệ thống bản đồ. Quy trình cập nhật trở nên nhanh chóng và nhất quán.

4. Nền tảng cho các ứng dụng nâng cao

CAD không chỉ phục vụ việc dựng bản đồ mà còn là cơ sở dữ liệu không gian quan trọng để phát triển các ứng dụng thông minh. Từ dữ liệu CAD, có thể tích hợp và mở rộng thành nhiều hệ thống như:

• Định vị trong nhà
• Quản lý tài sản
• Quản lý bảo trì
• Phân tích không gian

Nhờ đó, bản đồ nội khu không chỉ phục vụ chỉ đường mà còn trở thành một phần của hệ sinh thái số trong vận hành.

Tìm hiểu thêm: Kiosk Map là gì? Tích hợp bản đồ tra cứu thông tin hiện đại

FAQ

1. Không có CAD thì có làm bản đồ nội khu được không?

Có, nhưng sẽ mất nhiều thời gian hơn vì phải đo đạc, khảo sát và dựng lại từ đầu.

2. CAD có dùng trực tiếp làm bản đồ được không?

Không. Bản vẽ CAD cần được xử lý và thiết kế lại để phù hợp với người dùng cuối.

3. File CAD cần chuẩn bị gì trước khi chuyển đổi?

Nên có đầy đủ layout theo tầng, rõ ràng layer và hạn chế dữ liệu dư thừa để quá trình xử lý nhanh hơn.

4. Có thể làm bản đồ 3D từ CAD không?

Có. Nếu dữ liệu đủ chi tiết (CAD 3D hoặc BIM), có thể phát triển bản đồ nội khu 3D.

5. CAD có tích hợp được vào phần mềm khác không?

Có thể, thông qua việc chuyển đổi sang các định dạng và nền tảng phù hợp như bản đồ số hoặc hệ thống quản lý.

Kết luận

Có bản vẽ CAD là một lợi thế lớn khi triển khai bản đồ nội khu nhưng đó chỉ là bước khởi đầu. Để tạo ra một bản đồ thực sự hữu ích cho người dùng, cần thêm quá trình xử lý, thiết kế và tích hợp công nghệ.

Khi được chuyển đổi đúng cách, dữ liệu CAD không chỉ giúp hiển thị không gian, mà còn mở ra nhiều ứng dụng trong vận hành và quản lý. Và đây cũng chính là hướng đi mà các giải pháp như VGM Map đang giúp doanh nghiệp khai thác hiệu quả hơn từ dữ liệu sẵn có.
